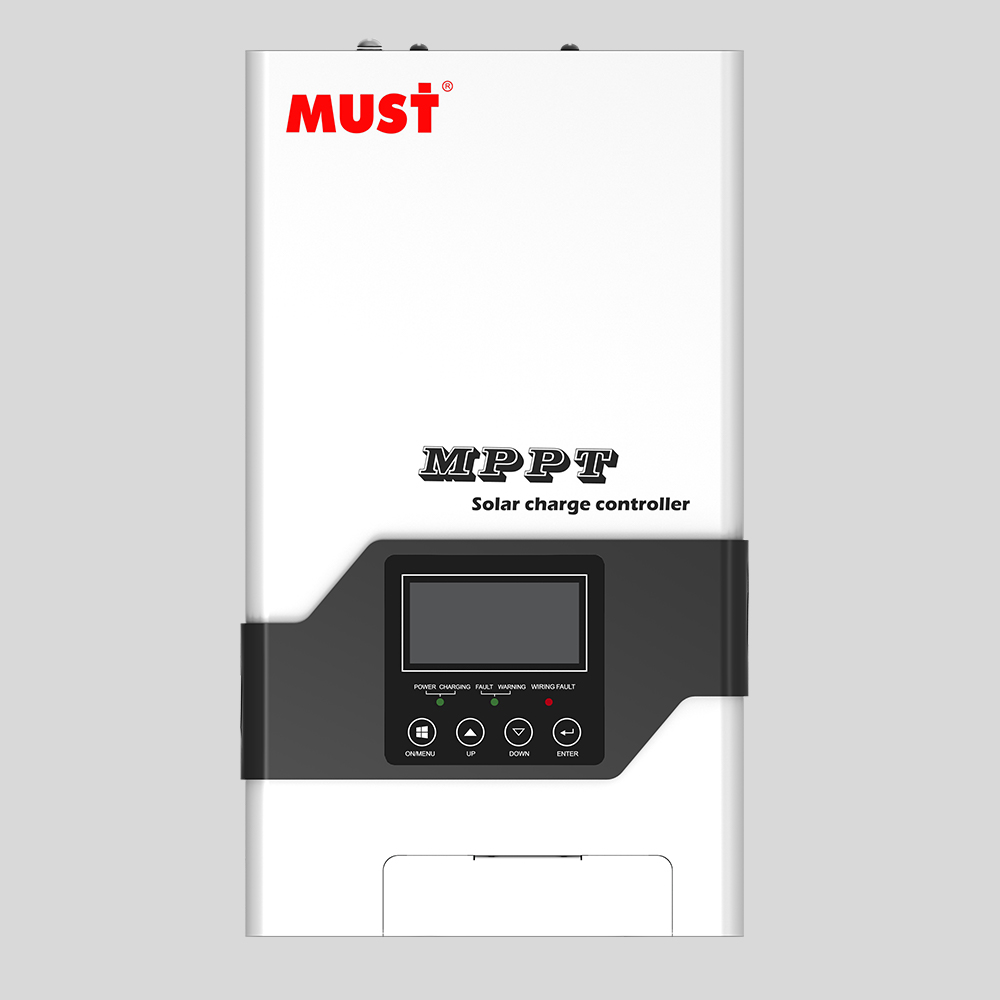

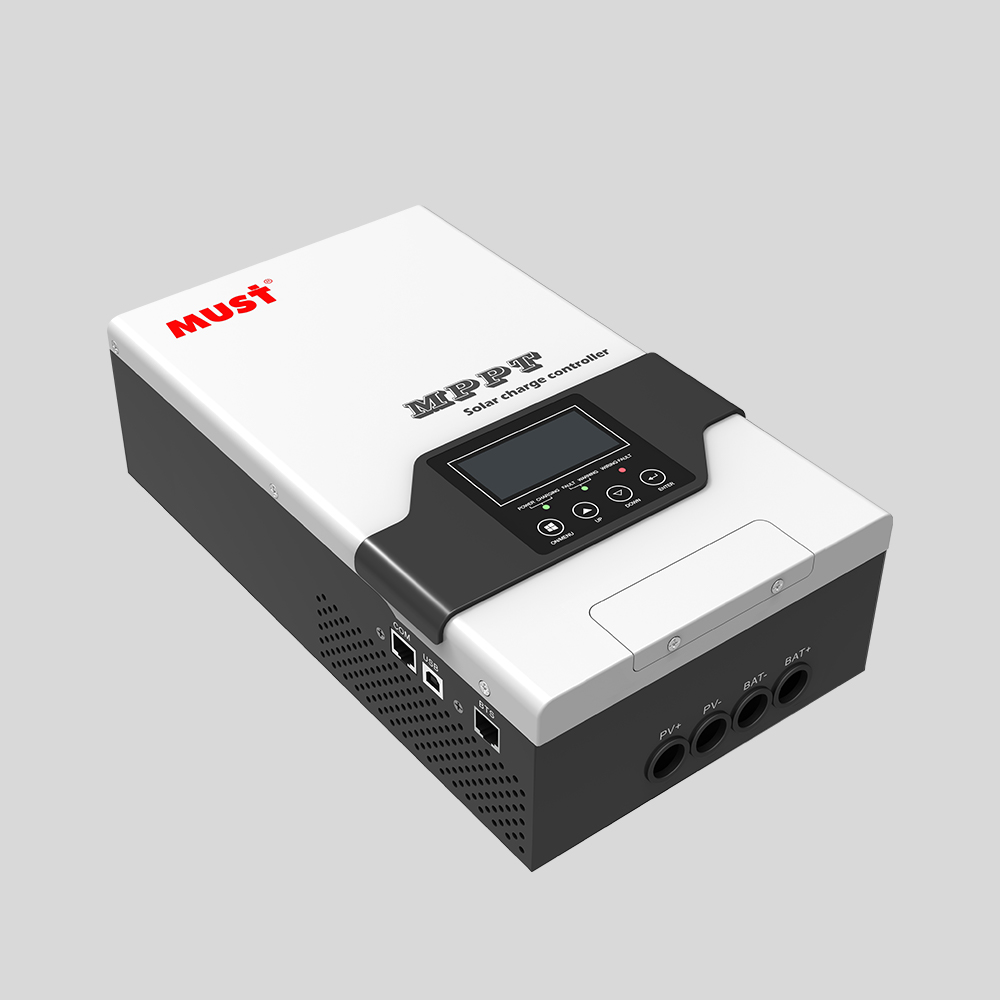

PC 系列是一款 MPPT 充电控制器，具有高效 MPPT 控制算法，在任何环境下能快速追踪到光伏阵列的最大功率点，大幅度提高了太阳能的利用率。应用于太阳能系统、监控系统、中小型通讯基站供电系统、太阳能直流供电系统。
工作方式： MPPT 太阳能充电控制器
应用领域： 应用于太阳能系统、监控系统、中小型通讯基站供电系统、太阳能直流供电系统。
| 型号 | PC18-6015F | PC18-8015F | PC18-10015F | ||||||||||||||||||
| 额定电池电压 | 12V / 24V / 48VDC（自适应）; 36V （设置） | ||||||||||||||||||||
| 控制器输入 | |||||||||||||||||||||
| 蓄电池电压 | 12V | 24V | 36V | 48V | 48V | ||||||||||||||||
| 最大太阳能输入电压 | 100V | 145V | |||||||||||||||||||
| 光伏阵列 MPPT 电压范围 | 15~95V | 30~130V | 45~130V | 45~130V | 60~130V | ||||||||||||||||
| 最大输入功率 | 12 V-940W24 V-1880W36 V-2820W48 V-3760W | 12 V-1250W24 V-2500W36 V-3750W48 V-5000W | 12 V-1560W24 V-3120W36 V-4680W48 V-6250W | ||||||||||||||||||
| 电池 | |||||||||||||||||||||
| 充电设定值 | 快充阶段 | 浮充阶段 | |||||||||||||||||||
| 富液式电池 | 14.2V / 28.4V / 42.6V / 56.8V | 13.7V / 27.4V / 41.1V / 54.8V | |||||||||||||||||||
| AGM（默认） | 14.4V / 28.8V / 43.2V / 57.6V | 13.7V / 27.4V / 41.1V / 54.8V | |||||||||||||||||||
| 过充电电压 | 15.5V / 30.0V / 45.0V / 60.0V | ||||||||||||||||||||
| 过充电恢复电压 | 14.5V / 29.5V / 44.5V / 59.0V | ||||||||||||||||||||
| 电池缺陷电压 | 10.0V / 17.0V / 25.5V / 34.0V | ||||||||||||||||||||
| 温度补偿效率 | -5mv / ℃ / 电池(25℃ vef) | ||||||||||||||||||||
| 峰值转换效率 | 98%（MPPT 效率 99%） | ||||||||||||||||||||
| 最大电池电流 | 60Amps | 80Amps | 100Amps | ||||||||||||||||||
| 最大充电电流 | 环境温连度续为6400A℃时， | 环境连温续度电为流为40℃80时A ， | 环境10温0度A 连为续40电℃流时， | ||||||||||||||||||
| 显示 器保护 | |||||||||||||||||||||
| 保护 | 太阳能高压断路器蓄电蓄电池池高高压压重断新连开接高温高温重新断开连接 | ||||||||||||||||||||
| 机械规格 | |||||||||||||||||||||
| 安装 | 壁挂式 | ||||||||||||||||||||
| 机器尺寸（ W*H*D）（mm） | 152*85*294（每件） | ||||||||||||||||||||
| 总重（kg） | 3kg/ 件 | ||||||||||||||||||||
| 包装尺寸（ W*H*D）（mm） | 625*366*232（4 件 / 箱） | ||||||||||||||||||||
| 毛重（kg） | 14kg | ||||||||||||||||||||
| 其他 | |||||||||||||||||||||
| 工作环境 | 室内 | ||||||||||||||||||||
| 散热方式 | 风扇冷却 | ||||||||||||||||||||
| 工作温度范围 | -10~55℃ | ||||||||||||||||||||
| 环境湿度 | 0~90% 相对湿度（无冷凝） | ||||||||||||||||||||
| 海拔高度 | ≤ 3000 米 | ||||||||||||||||||||
