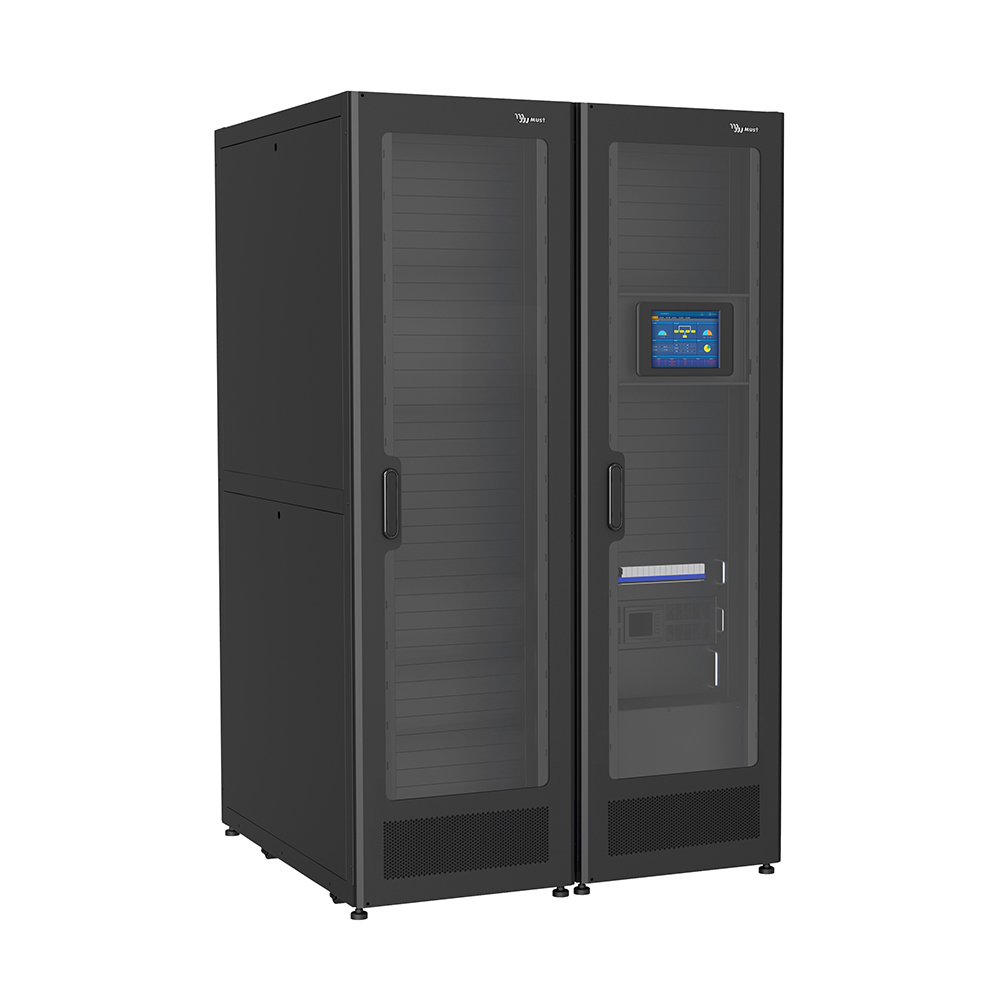

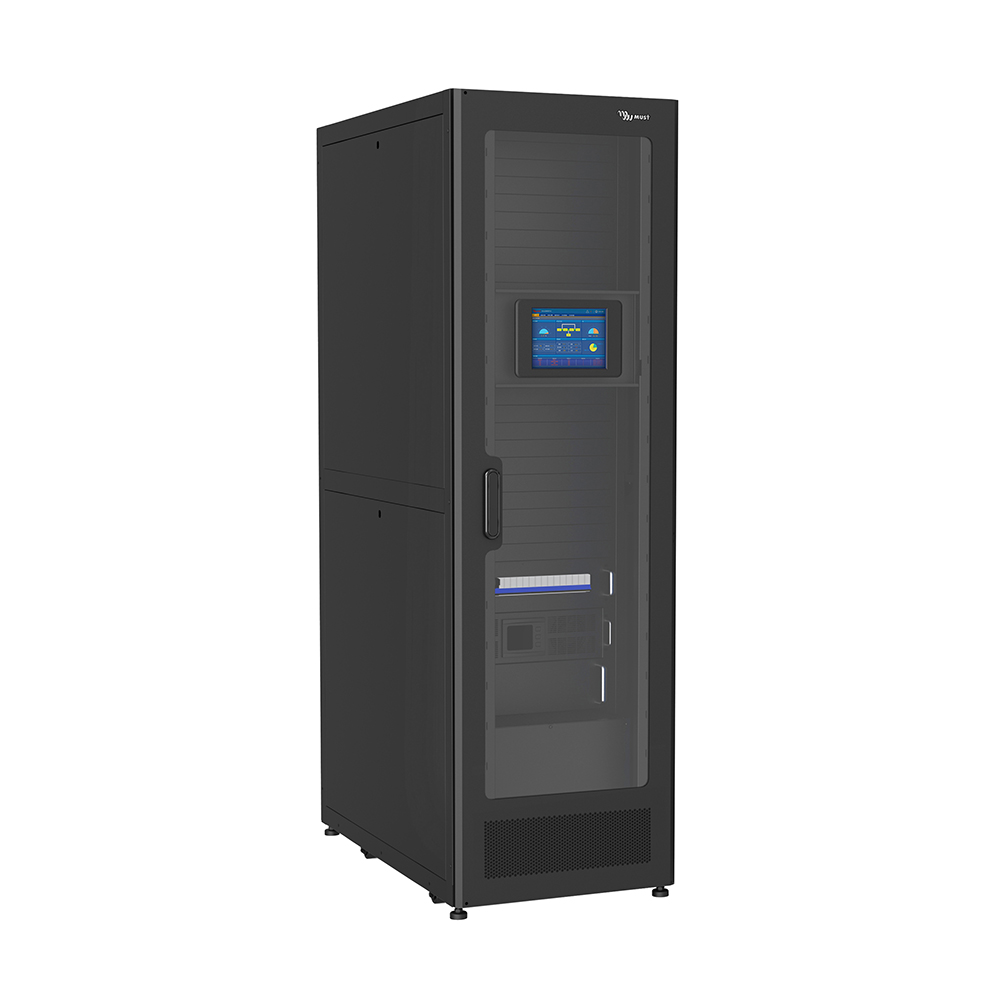

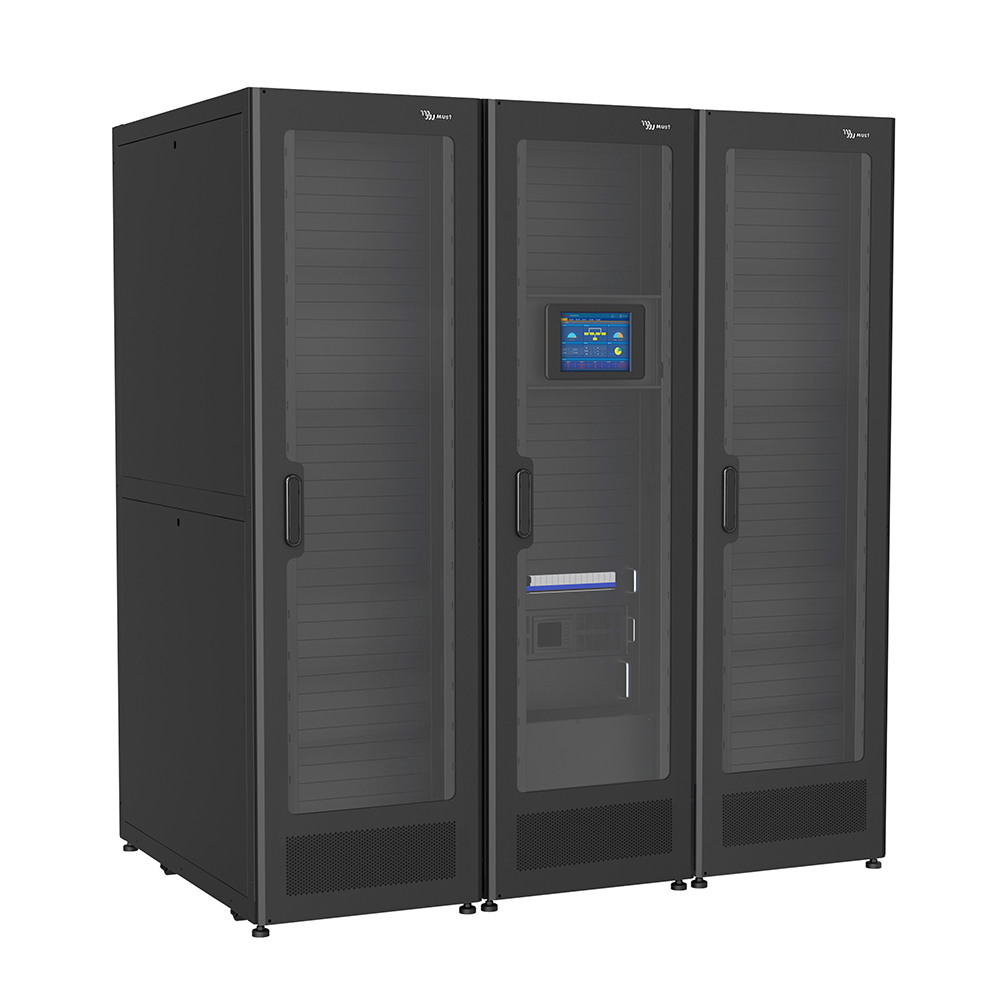

银河II号一体化机柜微模块数据机房

应急系统

银行II号主要采用应急风扇进行应急散热，当柜内温度达到设定值时，机柜前门下部的电动风阀会自动打开，让柜外的冷气流流入柜内，并且柜内后顶部的电动风阀也会自动打开，通过机柜后顶部的应急风扇将热风排出。该系统不需要把门打开，起到了一定的安全防盗作用、并且相当于一个独立机房，与周围设备互不干扰、相较于银河I号，银河II号采用应急风扇散热，可以不占用开门所需的空间，并且在应急情况下，银河II号密闭性好，防尘、防噪音效果好。

应用场景

美世乐银河系列微型模块化数据中心适合应用在各行各业边缘计算接入层，数据中心面积小于200m2的场景。主要用应用于政府、教育、电信、医疗、交通、能源、金融、媒资、中小型企业和大型企业分支机构等。例如银行、证券、保险、电信等营业网点数据中心；微型、中小型企业自用数据中心；企业和政府办公室、派出所等分支机构数据中心；学校、医疗行业分支数据中心；智能建筑内的数据中心；公路、轨道交通沿线网点数据中心；小型变电站、小型发电厂内的数据中心等场景；平安城市、雪亮工程各接入点数据中心。

系统架构与组成

客户价值

简单

• 制冷、配电、动环、机柜一体化集成设计；
• 标准化方案，去工程设计；
• 工厂全预制，现场只需进行简单的并柜处理，最快实现当天业务上线；
• 无需专业机房，场地环境要求低；
• 单柜占地仅需0.72m2，顶部可集成走线槽功能，无需另做桥架。

可靠

• 关键部件可按需采用N、N+1或2N设计，满足客户高可靠性要求；
• 应急散热无单点故障设计，当模组内温度超过设定值时自动弹开前后门或启动应急风扇，以自然通风形式散热；
• 摄像头自动抓拍功能，确保设备运行安全；
• 全封闭运行，防尘降噪，环境依赖性小；
• 可选配机架式灭火系统，更有效保障设备安全。

智慧

• 10英寸大屏显示，界面友好，轻松实现本地管理各功能模块；
• B/S或C/S架构，支持WEB界面浏览实时及历史信息，摄像头自动抓拍功能，确保设备运行安全；
• 全方位告警信息界面呈现，可支持短信发送，设备异常情况随时掌握；
• 精准能效管理，PUE实时显示，用电情况清晰明了；
• 多网点时，可选配统一监控，远程访问，集中运维管理；
• 远程云运维管理平台，可提供7×24小时全方位服务。

高效

• 封闭冷热通道隔离计，避免气体混流，大幅度提高回风温度，提升制冷效率，降低PUE；
• 机架式空调，模组内部制冷，避免无效制冷；
• 近端制冷，减少送风损耗；
• 机架式空调采用直流变频压缩机和无极调速EC风机，部分负载时高效运行，同时可以防止凝露产生；
• 可选高频机架式UPS或机架式模块化UPS，高效运行。

机柜系统

• IP5X全密闭机柜标准19英寸机柜，全面屏玻璃门，内部冷热通道隔离，承重≥1800Kg。
• 内部可用空间达31U通过合理设计，最大限度降低空调、电池包和监控主机体积，为IT设备提供更大U位空间。
• 10.4英寸监控一体机监控主机不占U位，大屏幕全触控工业屏，客户体验极佳，告警状态指示灯直观显示运行状态。
• 满载噪音≤55dB通过最先进的多重降噪技术，整机满载运行噪音≤55分贝。

空调系统

• 机柜级机房空调模块化设计；紧靠热源设计，形成密闭热通道；采用知名品牌部件稳定可靠。
• 现代数据中心的选择紧靠热源制冷，降低能源损耗 。
• 模块化设计，投资省模块化设计，可随数据中心业务发展扩容；独特气流组织，自然实现冷热通道遏制效果，无需封闭冷，热通道和高架地板。

机架式UPS

• 3-30KVA容量可选根据客户需求配置UPS容量。
• 机架式安装方便快捷，不占据机房面积。
• 备电时间按需调整

机架式电池箱

• 无维护铅酸电池可选单节电池DC12V，2U高机箱可放8节电池，3U高机箱可放16节电池。
• 机架式安装方便快捷，不占据机房面积。

监控系统

• 良好人机界面10.4寸工业屏，具备良好人机交互界面及触控性能。
• 监控全面标准监控接口，实时监控配电、UPS、空调、温湿度、烟感等信息，保障稳定运行。
• 能耗管理精准能效管理，PUE实时显示，用电情况清晰明了。
• 多终端访问多终端支持，可通过WEB浏览器防问；经过安全认证访问系统。
