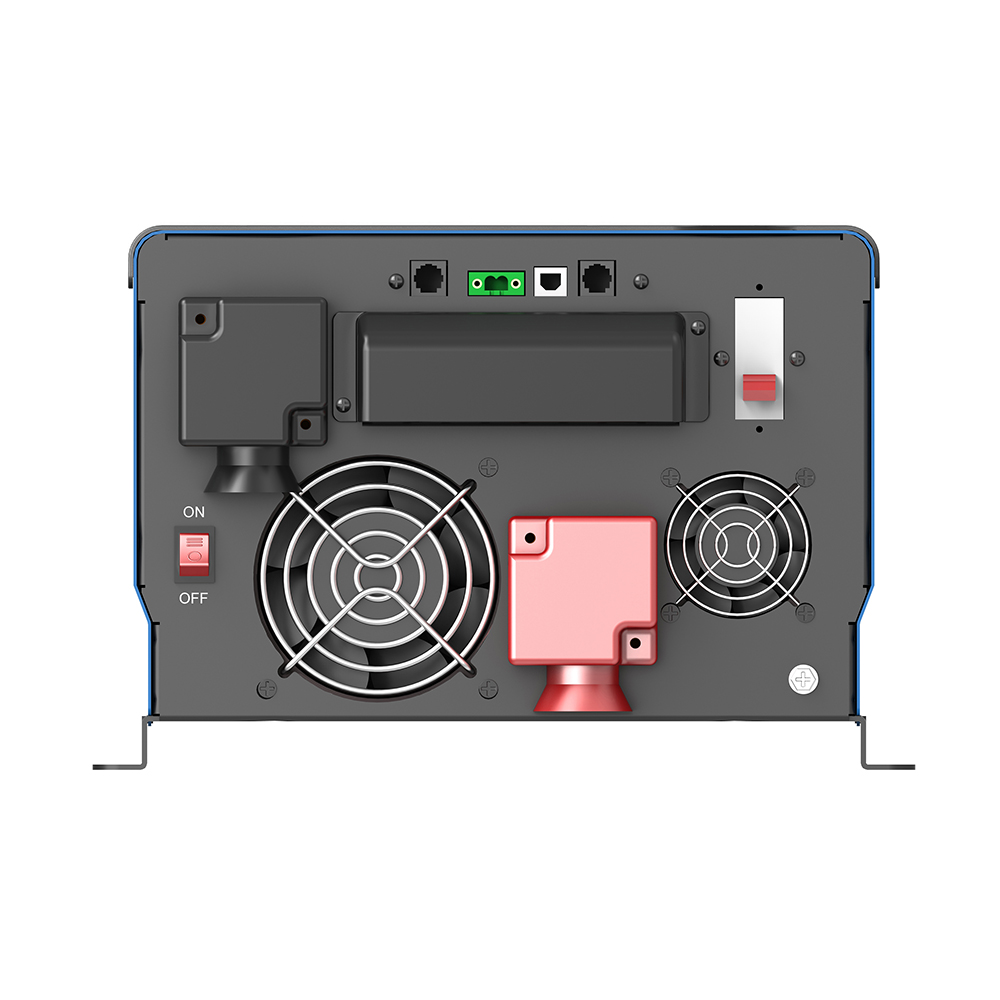

PV3000 LVHM 系列是一款工频正弦波离网逆变控制一体机，采用环形变压器，大大减小了空载损耗、内置 80A的 MPPT 充电控制器，多种设置模式，使用灵活，输出电压 110V, 适合部分进口设备使用。广泛应用于户用型光伏发电、工厂设备，该系列产品具有高稳定性、高可靠性、高实用性。
工作方式： 工频离网逆变控制一体机
应用领域： 广泛应用于户用型光伏发电、工厂设备，该系列产品具有高稳定性、高可靠性、高实用性。
| 型号 | PV30-1KWLVHM | PV30-1.5KWLVHM | PV30-2KWLVHM | PV30-3KWLVHM | PV30-4KWLVHM | PV30-5KWLVHM | PV30-6KWLVHM | |||||||||||
| 额定电池电压 | 12VDC | 24VDC | 12VDC | 24VDC | 12VDC | 24VDC | 24VDC | 48VDC | 24VDC | 48VDC | 48VDC | 48VDC | ||||||
| 逆输变出 | ||||||||||||||||||
| 额定功率 | 1 KW | 1.5 KW | 2 KW | 3 KW | 4 KW | 5 KW | 6 KW | |||||||||||
| 浪涌额定值 | 3000VA | 4500VA | 6000VA | 9000VA | 12000VA | 15000VA | 18000VA | |||||||||||
| 起动电机 | 1HP | 1HP | 1HP | 1.5HP | 2HP | 3HP | ||||||||||||
| 波形 | 纯正弦波 / 与输入相同（旁路模式） | |||||||||||||||||
| 标称输出电压 RMS | 110V / 115V / 120VAC(±10% RMS) | |||||||||||||||||
| 输出频率 | 50Hz / 60Hz ±0.3Hz | |||||||||||||||||
| 逆变器效率（峰值） | >88% | |||||||||||||||||
| 在线模式效率 | >95% | |||||||||||||||||
| 功率因数 | 1.0 | |||||||||||||||||
| 转换时间 | 10ms（最大） | |||||||||||||||||
| 市输电入 | ||||||||||||||||||
| 电压 | 110V/120VAC | |||||||||||||||||
| 可选电压范围 | 75~135VAC（个人电脑用） | |||||||||||||||||
| 频率范围 | 50Hz/60Hz（自动检测）40~80Hz | |||||||||||||||||
| 电池 | ||||||||||||||||||
| 最小启动电压 | (10V / 10.5V / 11V / 11.5V )+0.5V，12V 型号，（*2@24V / *4@48V） | |||||||||||||||||
| 低压报警 | (10V / 10.5V / 11V / 11.5V )+0.5V，12V 型号，（*2@24V / *4@48V） | |||||||||||||||||
| 低压关机 | 10V/10.5V/11V/11.5 可设置，12V 型号，（*2@24V / *4@48V） | |||||||||||||||||
| 高压报警点 | (13.8-14.5V)+1V，12V 型号，（*2@24V / *4@48V） | |||||||||||||||||
| 高压恢复点 | (13.8-14.5V)+0.5V，12V 型号，（*2@24V / *4@48V） | |||||||||||||||||
| 省电模式 | 负载小于等于 50±20W(120V) 时进入省电模式 | |||||||||||||||||
| 充电器 | ||||||||||||||||||
| 输出电压 | 取决于电池类型 | |||||||||||||||||
| 过充保护 | 12VDC 模式下为 15.7VDC（24VDC 模式下为 *2，*48VDC 模式下为 *4） | |||||||||||||||||
| 最大充电电流 | 30A | 20A | 45A | 25A | 60A | 30A | 40A | 20A | 60A | 30A | 35A | 40A | ||||||
| 旁路&保护 | ||||||||||||||||||
| 输入电压波形 | 正弦波（电网或发电机） | |||||||||||||||||
| 标称输入频率 | 50Hz 或 60Hz | |||||||||||||||||
| 过载保护（SMPS 负载） | 断路器 | |||||||||||||||||
| 输出短路保护 | 断路器 | |||||||||||||||||
| 旁路断路器额定值 | 120V | 1-3K/30A | 3K/40A | 4-6K/63A | ||||||||||||||
| 太充阳电能器 | ||||||||||||||||||
| 最大光伏阵列功率 | 1250W | 2500W | 1250W | 2500W | 1250W | 2500W | 2500W | 5000W | 2500W | 5000W | 5000W | 5000W | ||||||
| 最大光伏充电电流 | 80A±4A | |||||||||||||||||
| 直流电压 | 12V/24V 自动检测30~130VD | 24V/48V 自动检测C @ 12V/ | ||||||||||||||||
| MPPT 范围 @ 工作电压 | 16~95VDC @ 12V/30~130VDC @ 24V | 60~130VDC @ 24V | 60~130VDC@48V | |||||||||||||||
| 最大光伏阵列开路电压 | 145VDC | |||||||||||||||||
| 待机功耗 | <2W | |||||||||||||||||
| 机规械格 | ||||||||||||||||||
| 安装方式 | 壁挂式 | |||||||||||||||||
| 机器尺寸（W*H*D）（mm） | 302.8*460*199.8 | 305.4*531*200.3 | ||||||||||||||||
| 净重（光伏充电）（kg） | 17.2 | 17.7 | 21.8 | 20.7 | 25.2 | 25.5 | 38.9 | 36.5 | 42.5 | |||||||||
| 包装尺寸（W*H*D）（mm） | 400*39*615 | 400*319*686 | ||||||||||||||||
| 毛重（光伏充电）（kg） | 20 | 20.7 | 24.8 | 23.5 | 28.2 | 28.2 | 43 | 40.7 | 45 | |||||||||
| 其他 | ||||||||||||||||||
| 工作温度范围 | 0℃ to 40℃ | |||||||||||||||||
| 储存温度 | -15℃ to 60℃ | |||||||||||||||||
| 噪音 | 最大 60dB | |||||||||||||||||
| 显示 | LED+LCD | |||||||||||||||||
| 质保 | 1 年 | |||||||||||||||||
