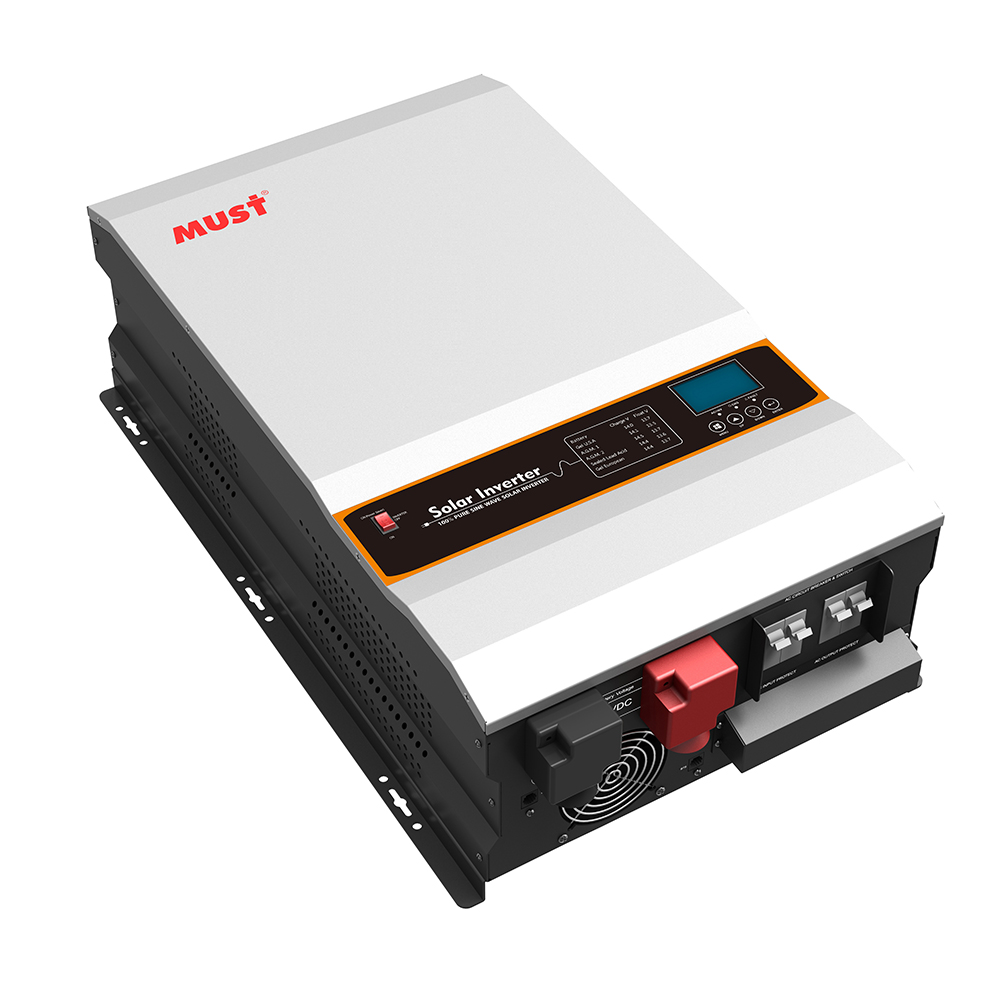

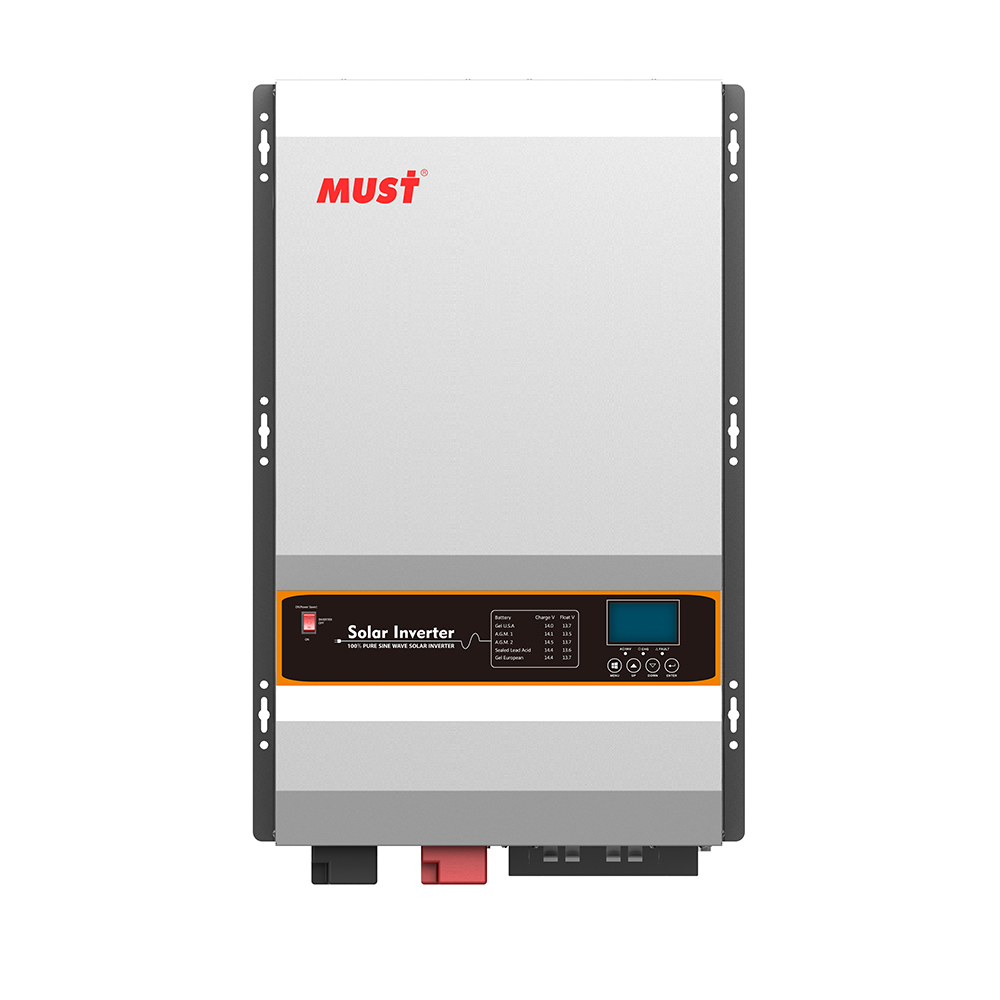

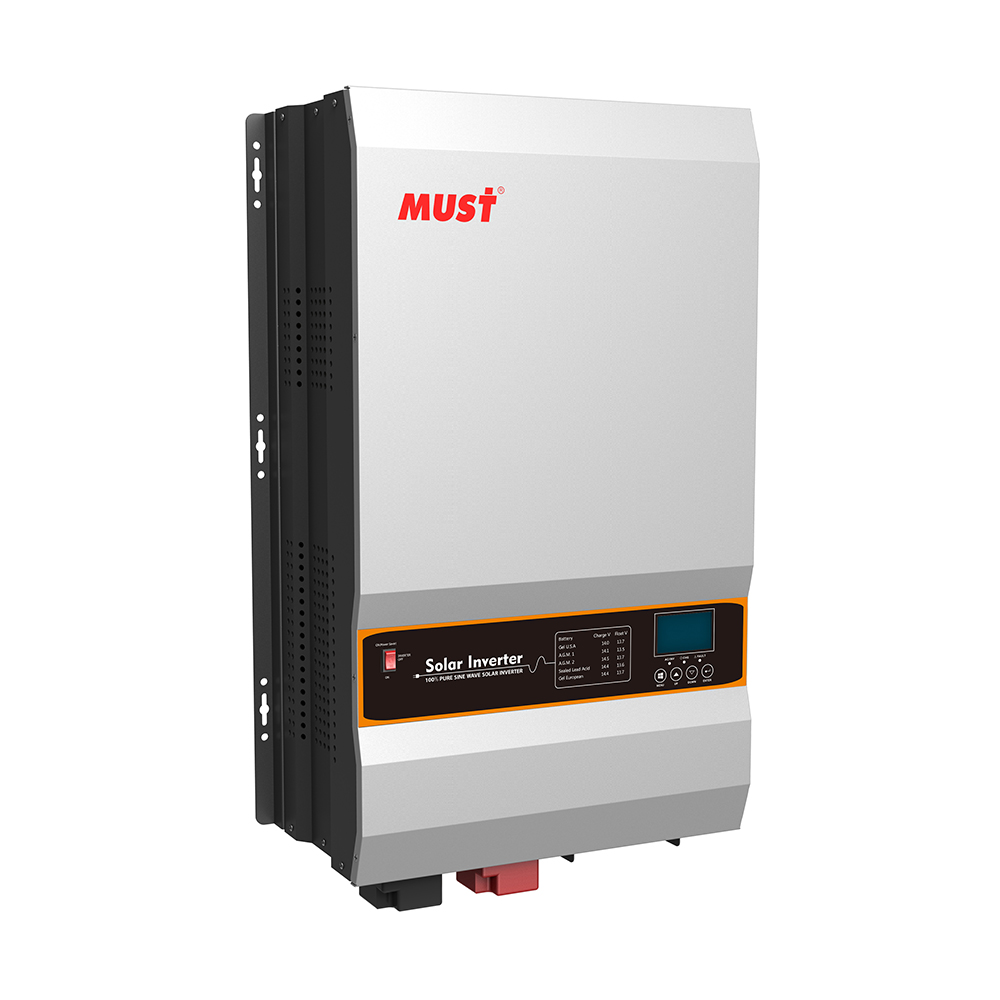

PV3500 TLV 系列是一款工频正弦波离网逆变控制一体机，内置MPPT 控制器，单台最大功率可达12KW，广泛应用于家庭、通讯基站、ATM 机、车载、监控系统、牧区、海岛等光伏发电系统。
工作方式： 工频正弦波离网逆变控制一体机
应用领域： 广泛应用于家庭、通讯基站、ATM 机、车载、监控系统、牧区、海岛等光伏发电系统。
| 型号 | PV35-8048 TLV | PV35-10048 TLV | PV35-12048 TLV | ||||||||||||
| 额定电池电压 | 48VDC | 48VDC | 48VDC | ||||||||||||
| 逆输变出 | |||||||||||||||
| 额定功率 | 8.0KW | 10.0KW | 12.0KW | ||||||||||||
| 浪涌额定值 | 24000VA | 30000VA | 36000VA | ||||||||||||
| 起动电机 | 4HP | 5HP | 6HP | ||||||||||||
| 波形 | 纯正弦波 / 与输入相同（旁路模式） | ||||||||||||||
| 标称输出电压 RMS | 100V / 120V / 200V / 220V / 240VAC | ||||||||||||||
| 输出频率 | 50Hz / 60Hz ± 0.3Hz | ||||||||||||||
| 逆变器效率（峰值） | >88% | ||||||||||||||
| 在线模式效率 | >95% | ||||||||||||||
| 功率因数 | 1.0 | ||||||||||||||
| 转换时间 | 20ms（最大） | ||||||||||||||
| 交输流入 | |||||||||||||||
| 电压 | 220/230/240VAC | ||||||||||||||
| 可选电压范围 | 90-280 VAC (APL) | ||||||||||||||
| 频率范围 | 50Hz / 60Hz | ||||||||||||||
| 电池 | |||||||||||||||
| 电池电压低切断 | 48VDC 模式为 40-48VDC | ||||||||||||||
| 低电池电压恢复 | 48VDC 模式为 42-50VDC | ||||||||||||||
| 电池高电压切断 | 48VDC 模式为 60VDC | ||||||||||||||
| 电池电压高恢复 | 48VDC 模式为 57VDC | ||||||||||||||
| 省电模式 | 节能器打开时 <60W | ||||||||||||||
| 充交电流器 | |||||||||||||||
| 输出电压 | 取决于电池类型 | ||||||||||||||
| 充电器交流输入断路器额定值 | 80A | 80A | 80A | ||||||||||||
| 过充保护 S.D | 24VDC 模式为 31.4VDC（48VDC 模式为 62.8VDC） | ||||||||||||||
| 最大充电电流 | 60A | 70A | 80A | ||||||||||||
| 基站 | |||||||||||||||
| 连续输出功率 | 充电电压和 S.D. 电压的变化取决于蓄电池温度 | ||||||||||||||
| 旁路&保护 | |||||||||||||||
| 输入电压波形 | 正弦波（电网或发电机） | ||||||||||||||
| 标称输入频率 | 50Hz 或 60Hz | ||||||||||||||
| 过载保护（SMPS 负载） | 断路器 | ||||||||||||||
| 输出短路保护 | 断路器 | ||||||||||||||
| 旁路断路器额定值 | 63A | 63A | 63A | ||||||||||||
| 最大旁路电流 | 80Amp | ||||||||||||||
| 太充阳电能器 | |||||||||||||||
| 最大光伏充电电流 | 100A | ||||||||||||||
| 直流电压 | 48V | ||||||||||||||
| 最大光伏阵列功率 | 5000W (200A 可选 10000W） | ||||||||||||||
| MPPT 范围 @ 工作电压（VDC） | 64~145VDC | ||||||||||||||
| 最大光伏阵列开路电压 | 145VDC | ||||||||||||||
| 最大效率 | >98% | ||||||||||||||
| 待机功耗 | <2W | ||||||||||||||
| 机规械格 | |||||||||||||||
| 安装方式 | 壁挂式 | ||||||||||||||
| 尺寸（W*H*D）（mm） | 670*410*215 | ||||||||||||||
| 净重（光伏充电）（kg） | 69+2.5 | 75.75+2.5 | 75.75+2.5 | ||||||||||||
| 包装尺寸（W*H*D）（mm） | 884*618*443 | ||||||||||||||
| 毛重（光伏充电）（kg） | 82.5+2.5 | 89+2.5 | 92+2.5 | ||||||||||||
| 其他 | |||||||||||||||
| 工作温度范围 | 0° C to 40° C | ||||||||||||||
| 储存温度 | -15° C to 60° C | ||||||||||||||
| 噪音 | 最大 60dB | ||||||||||||||
| 显示 | LED+LCD | ||||||||||||||
| 装载（20GP/40GP/40HQ） | 140pcs / 280pcs / 320pcs | ||||||||||||||
