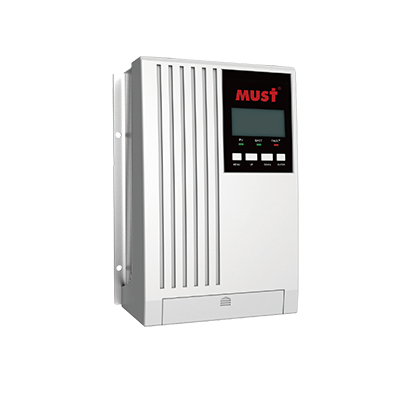

PC 系列是一款 MPPT 充电控制器，具有高效 MPPT 控制算法，在任何环境下能快速追踪到光伏阵列的最大功率点，大幅度提高了太阳能的利用率。应用于太阳能系统、监控系统、中小型通讯基站供电系统、太阳能直流供电系统。
工作方式： MPPT 充电控制器
应用领域： 应用于太阳能系统、监控系统、中小型通讯基站供电系统、太阳能直流供电系统。

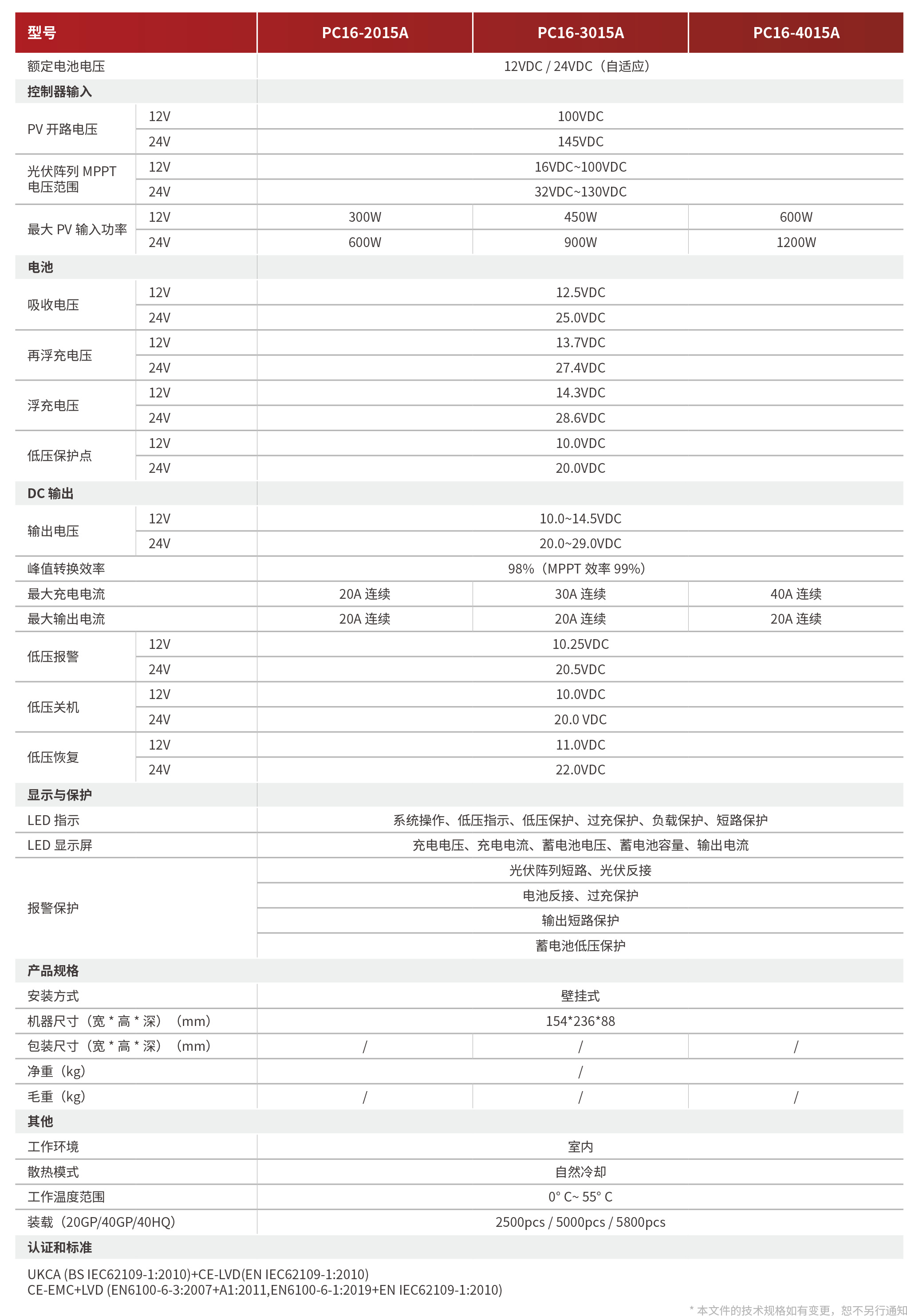

| 型号 | PC16-2015A | PC16-3015A | PC16-4015A | ||||||||
| 额定电池电压 | 12VDC / 24VDC（自适应） | ||||||||||
| 控制器输入 | |||||||||||
| PV 开路电压 | 100VDC@12V / 145VDC @24V | ||||||||||
| 光伏阵列 MPPT 电压范围 | 16VDC~100VDC@12VDC/32VDC~130VDC@24VDC | ||||||||||
| 最大光伏输入功率（12V） | 300W | 450W | 600W | ||||||||
| 最大光伏输入功率（24V） | 600W | 900W | 1200W | ||||||||
| 电池 | |||||||||||
| 吸收充电电压 | 12.5VDC / 25.0VDC | ||||||||||
| 再浮充电压 | 13.7VDC / 27.4VDC | ||||||||||
| 浮充电压 | 14.3VDC / 28.6VDC | ||||||||||
| 低压保护点 | 10.0VDC / 20.0VDC | ||||||||||
| 直流输出 | |||||||||||
| 输出电压 | 10.0~14.5VDC / 20.0~29.0VDC | ||||||||||
| 峰值转换效率 | 98%（MPPT 效率 99%） | ||||||||||
| 最大充电电流 | 20 A | 30 A | 40 A | ||||||||
| 最大输出电流 | 20A | 20 A | 20 A | ||||||||
| 低电压报警 | 10.25VDC / 20.5VDC | ||||||||||
| 低压切断 | 10.0VDC / 20.0 VDC | ||||||||||
| 低压恢复 | 11.0VDC / 22.0VDC | ||||||||||
| 显示器保护 | |||||||||||
| LED 指示灯 | 系统运行、低负压载指保示护、短压路保护、过充保护 | ||||||||||
| LED 显示屏 | 充电电压、充电电流、蓄电池电压、蓄电池容量、输出电流 | ||||||||||
| 报警保护 | 光伏阵列短路，光伏反极性 | ||||||||||
| 蓄电池极性反转，过充电保护 | |||||||||||
| 输出短路保护 | |||||||||||
| 蓄电池低压保护 | |||||||||||
| 机械规格 | |||||||||||
| 安装方式 | 壁挂式 | ||||||||||
| 机器尺寸（ W*H*D）（mm） | 154*236*88（彩盒/ 件） | ||||||||||
| 毛重（kg）（每件） | 2.2kg | 2.65kg | 2.65kg | ||||||||
| 包装尺寸（ W*H*D）（mm） | 610*308*230（4 件 / 纸箱） | ||||||||||
| 毛重（kg）（每箱） | 10.8kg | 13.4kg | 13.4kg | ||||||||
| 其他 | |||||||||||
| 使用环境 | 室内 | ||||||||||
| 散热方式 | 自然冷却 | ||||||||||
| 工作温度范围 | 0℃ ~ 55℃ | ||||||||||
| 装载（20GP/40GP/40HQ） | 2500pcs / 5000pcs / 5800pcs | ||||||||||
